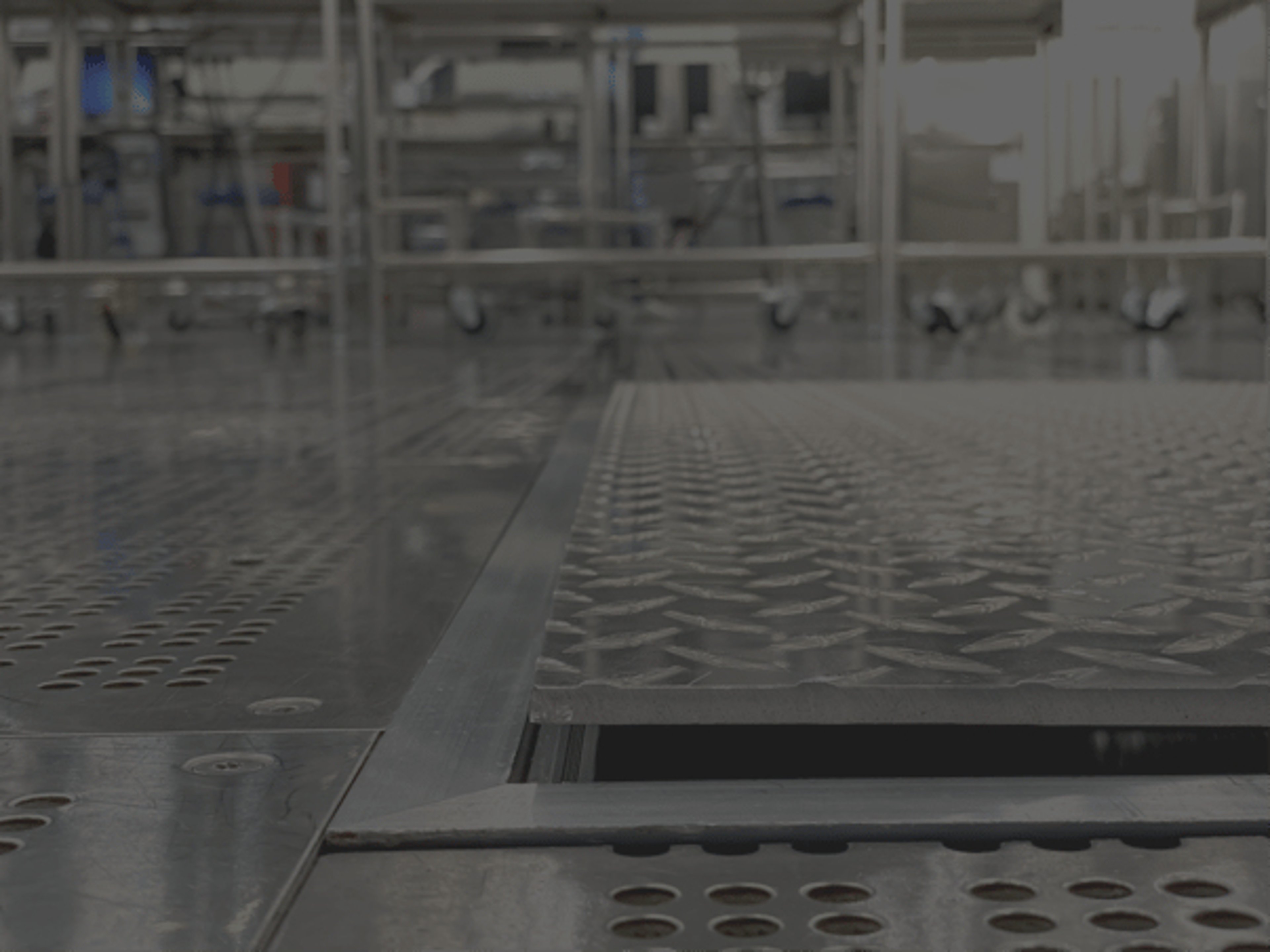

Exentec conçoit des systèmes de planchers surélevés en aluminium spécialisés, alliant une qualité exceptionnelle des matériaux et de la fabrication à une gamme de produits diversifiée. Notre vaste expérience dans la conception de systèmes pour salles blanches nous permet de bien comprendre les exigences des clients en matière de fabrication de semi-conducteurs et d'écrans plats. Les systèmes de planchers sont une partie essentielle du concept de flux d'air pour fournir une base fiable pour des charges d'outils statiques et dynamiques élevées. Nous pouvons fournir non seulement les bons produits, mais aussi des conseils et une assistance technique pour l'installation, le déplacement des outils, le branchement et les exigences en matière de tremblement de terre du système de plancher.
Choisissez Exentec comme partenaire de confiance pour l'enveloppe des salles blanches
Notre offre modulaire de salles blanches offre une expérience transparente et unique - réunissant nos unités de ventilateurs filtrants leaders de l'industrie et une suite complète de technologies de salles blanches Exentec pour créer une enveloppe de salle blanche complète et de haute performance.
Avec notre offre clé en main, vous obtenez tous les composants essentiels conçus pour fonctionner parfaitement ensemble : plafonds, systèmes muraux, revêtements de sol, portes, panneaux de vision, éclairage, contrôles environnementaux et ventilation. C'est tout ce dont vous avez besoin pour un environnement de salle blanche de classe mondiale, livré avec la qualité et la fiabilité qui font la réputation d'Exentec.
Pour nous parler de nos solutions pour salles blanches : +49 711 8804 8000

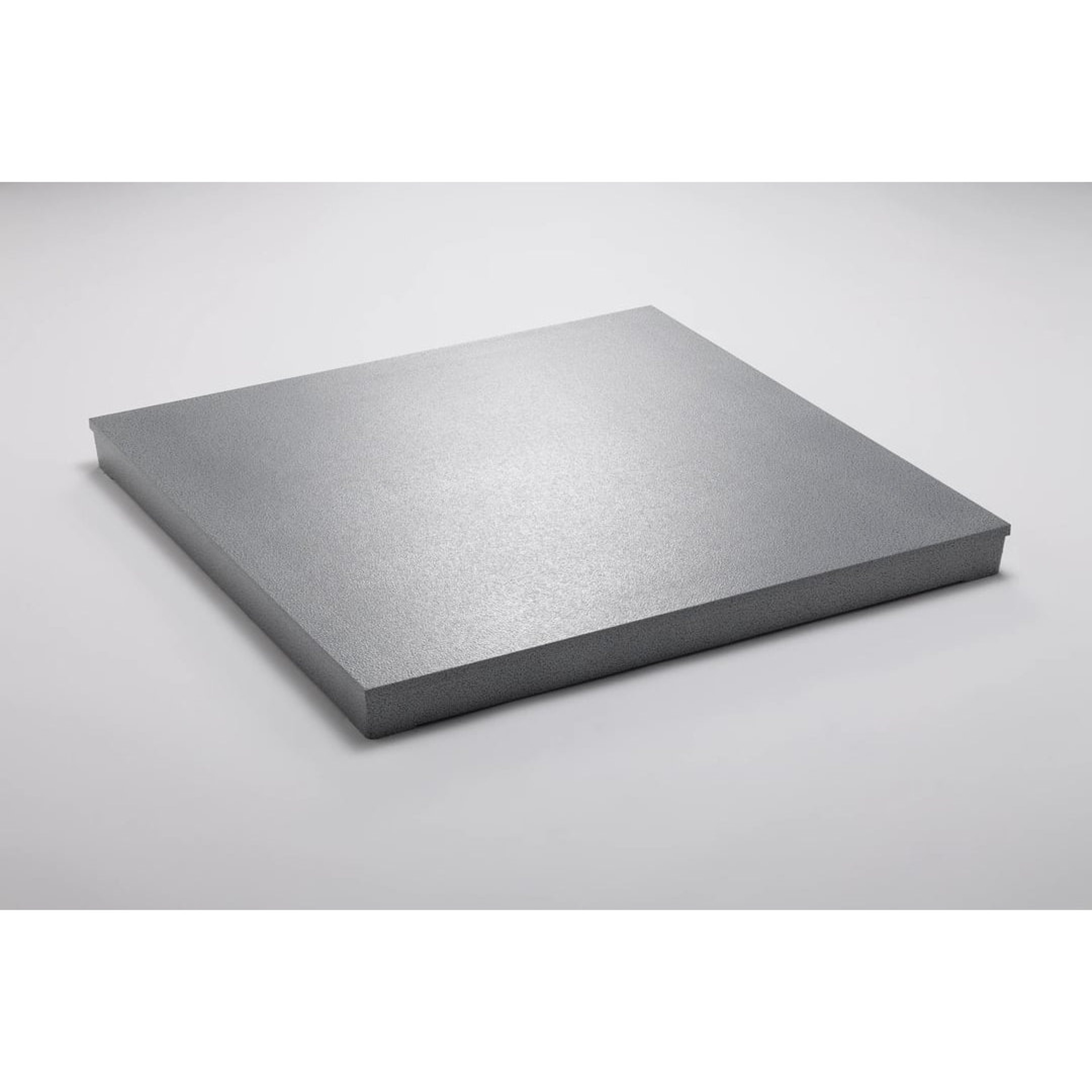

Panneau plein aveugle
Panneau plein aveugle
A utiliser dans les zones où des charges extrêmement lourdes doivent être placées. La structure en grille unique de ces panneaux solides permet une répartition optimale du poids pour soutenir l'équipement de production. La précision de chaque panneau permet une excellente accessibilité et un remplacement aisé en cas de besoin, tout en étant suffisamment durable et solide pour résister aux charges concentrées dans les salles blanches de semi-conducteurs et autres environnements de fabrication.

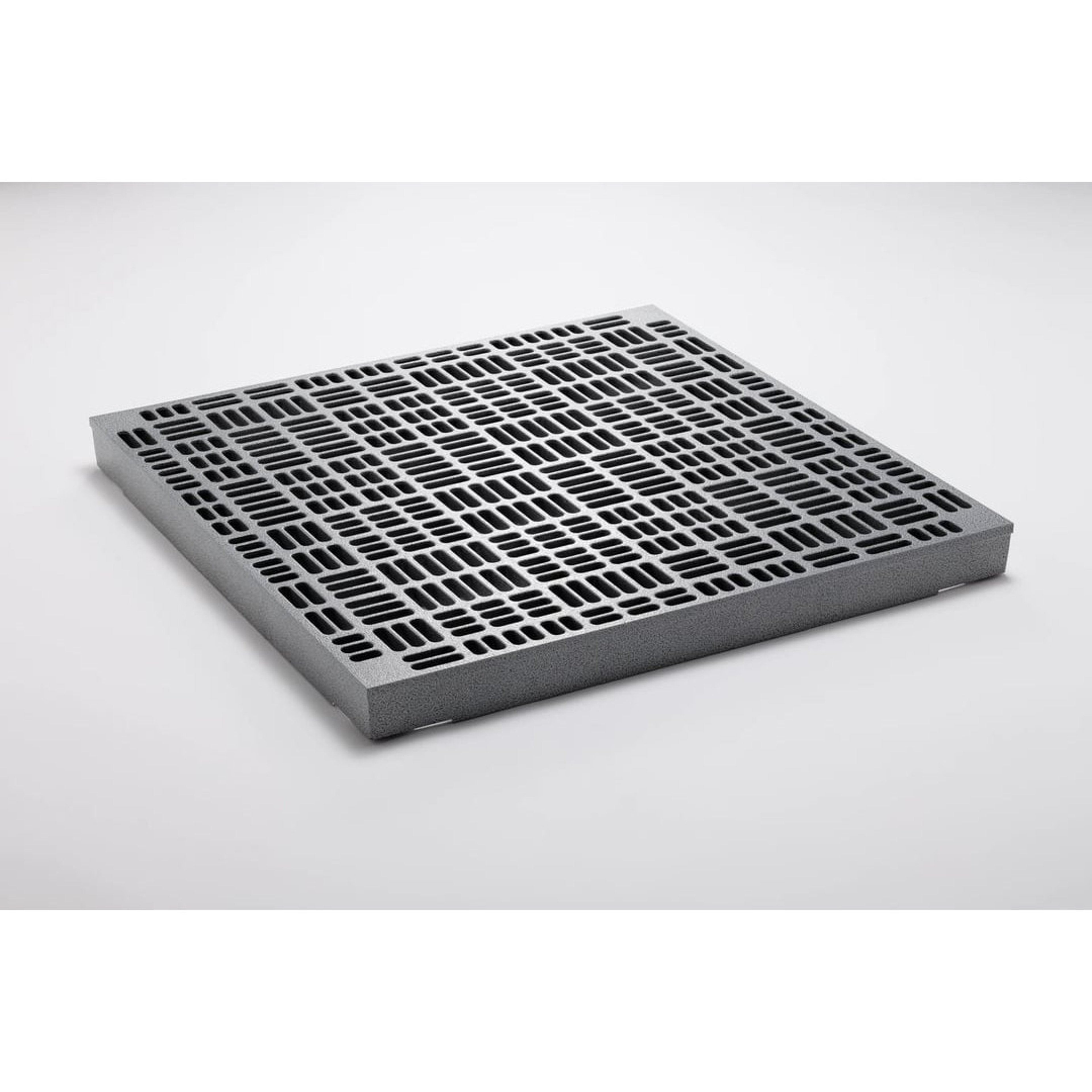

Panneau de caillebotis
Panneau de caillebotis
Le caillebotis breveté en aluminium moulé sous pression offre des performances supérieures en matière de charge concentrée et roulante et est disponible avec des revêtements conducteurs d'électricité et des finitions résistantes aux produits chimiques et à l'abrasion. Le motif non directionnel de la grille permet un flux d'air sans obstruction à travers une surface ouverte nominale de 49 à 54 % requise pour les conduits de retour d'air et les installations de salles blanches submicroniques. D'un poids de 12,50 kg, la grille est disponible en 600 mm et a une épaisseur nominale de 49 à 51 mm. La grille est entièrement interchangeable avec des panneaux pleins et perforés pour une flexibilité maximale dans la configuration de la salle et l'équilibrage de l'air.

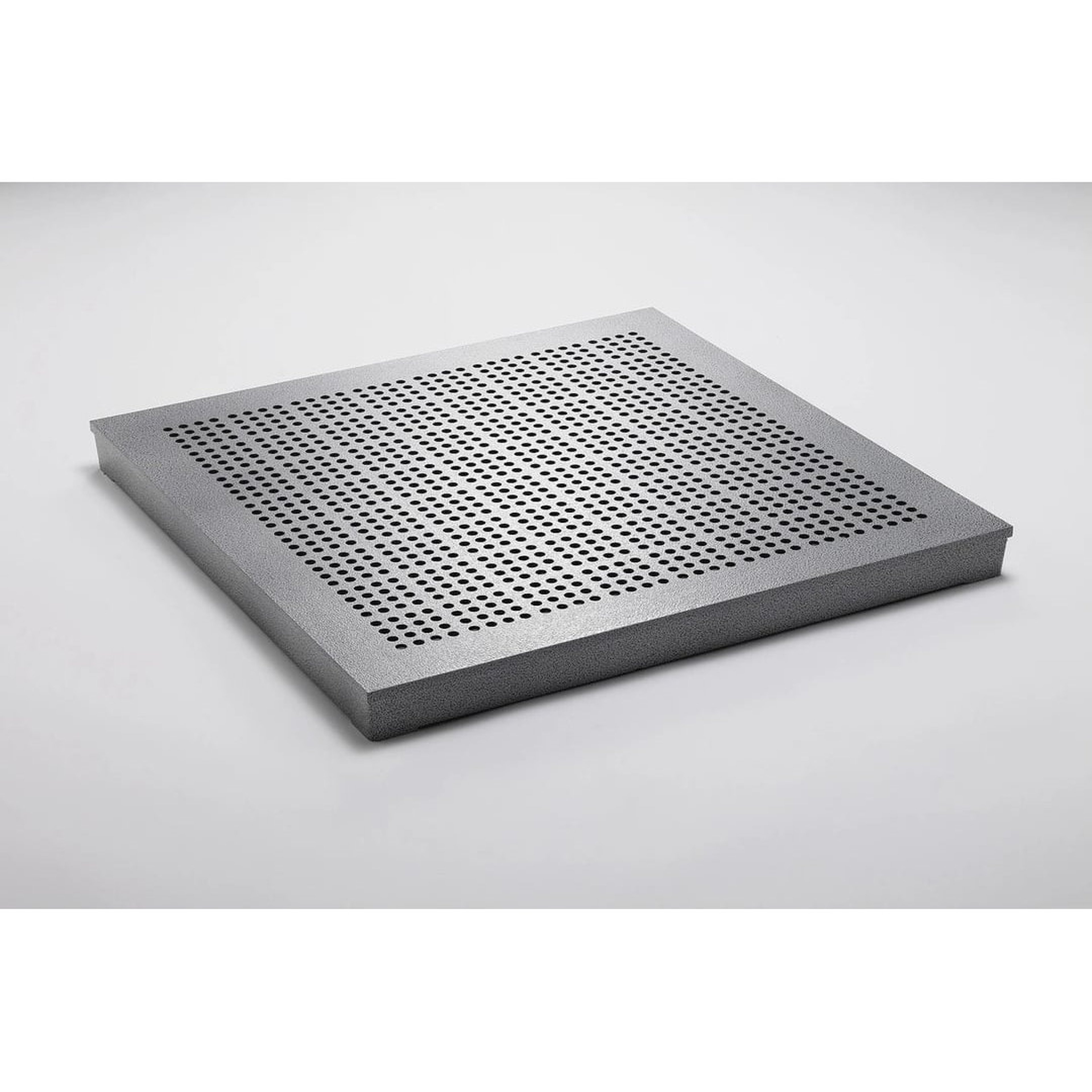

Panneau perforé
Panneau perforé
Le panneau perforé offre toutes les caractéristiques et options de nos panneaux pleins avec l'ajout de 1 296 ou 1 024 trous biseautés pour fournir une surface ouverte nominale de 18 ~ 38% dans un motif non directionnel pour les exigences de flux d'air des salles d'ordinateurs et des salles blanches. Entièrement interchangeable avec les panneaux pleins et les grilles.
Panneau plein aveugle
Panneau plein aveugle
A utiliser dans les zones où des charges extrêmement lourdes doivent être placées. La structure en grille unique de ces panneaux solides permet une répartition optimale du poids pour soutenir l'équipement de production. La précision de chaque panneau permet une excellente accessibilité et un remplacement aisé en cas de besoin, tout en étant suffisamment durable et solide pour résister aux charges concentrées dans les salles blanches de semi-conducteurs et autres environnements de fabrication.

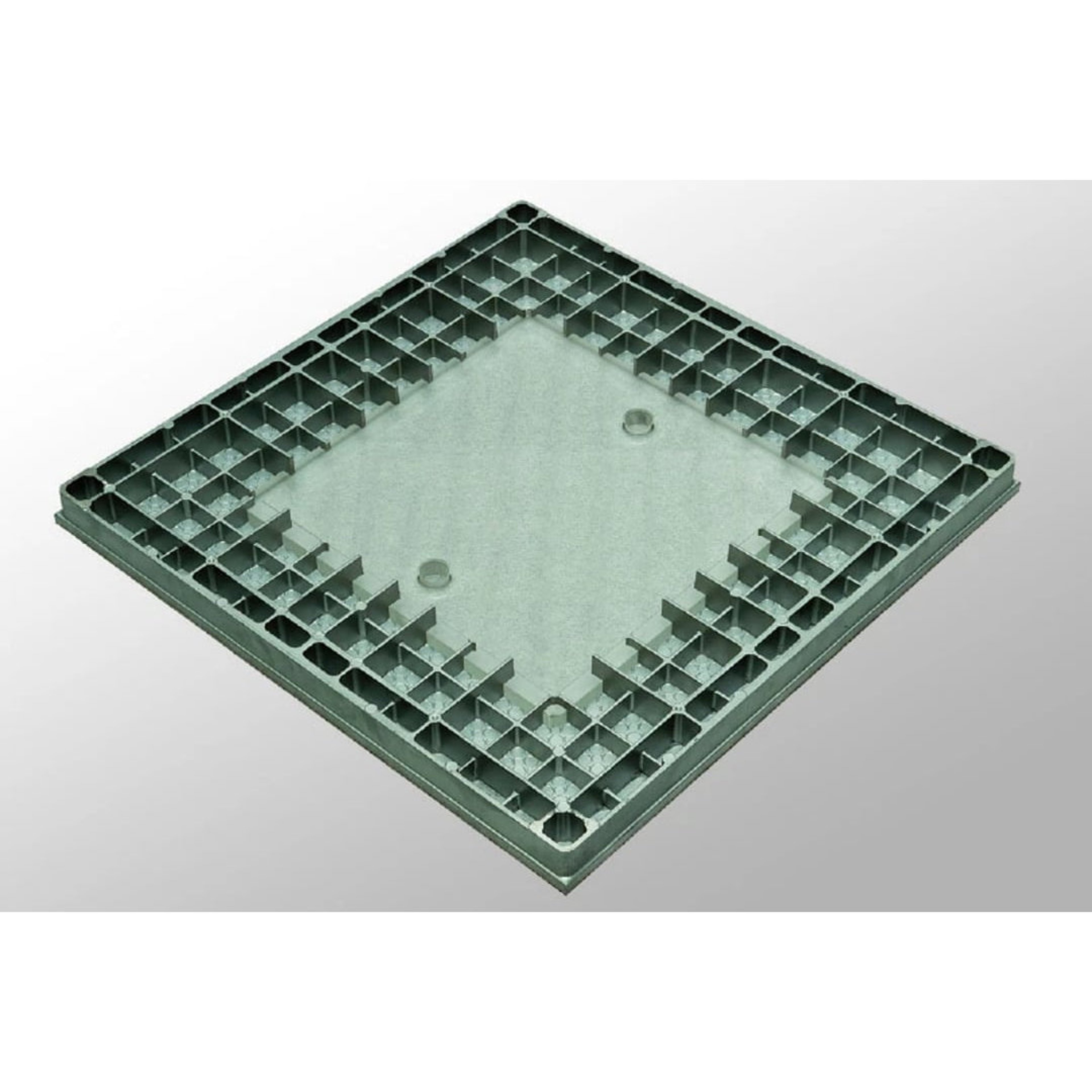

Amortisseur
Les panneaux perforés et grillagés peuvent être équipés de registres. Ce système unique de volets permet une distribution uniforme de l'air dans la pièce ou autour des postes de travail et des outils de production. Tous les réglages s'effectuent par le haut à l'aide d'un tournevis à fente. Tous les types de panneaux peuvent être équipés d'un couvercle en acrylique, permettant un accès rapide et pratique aux équipements situés sous le plancher surélevé.

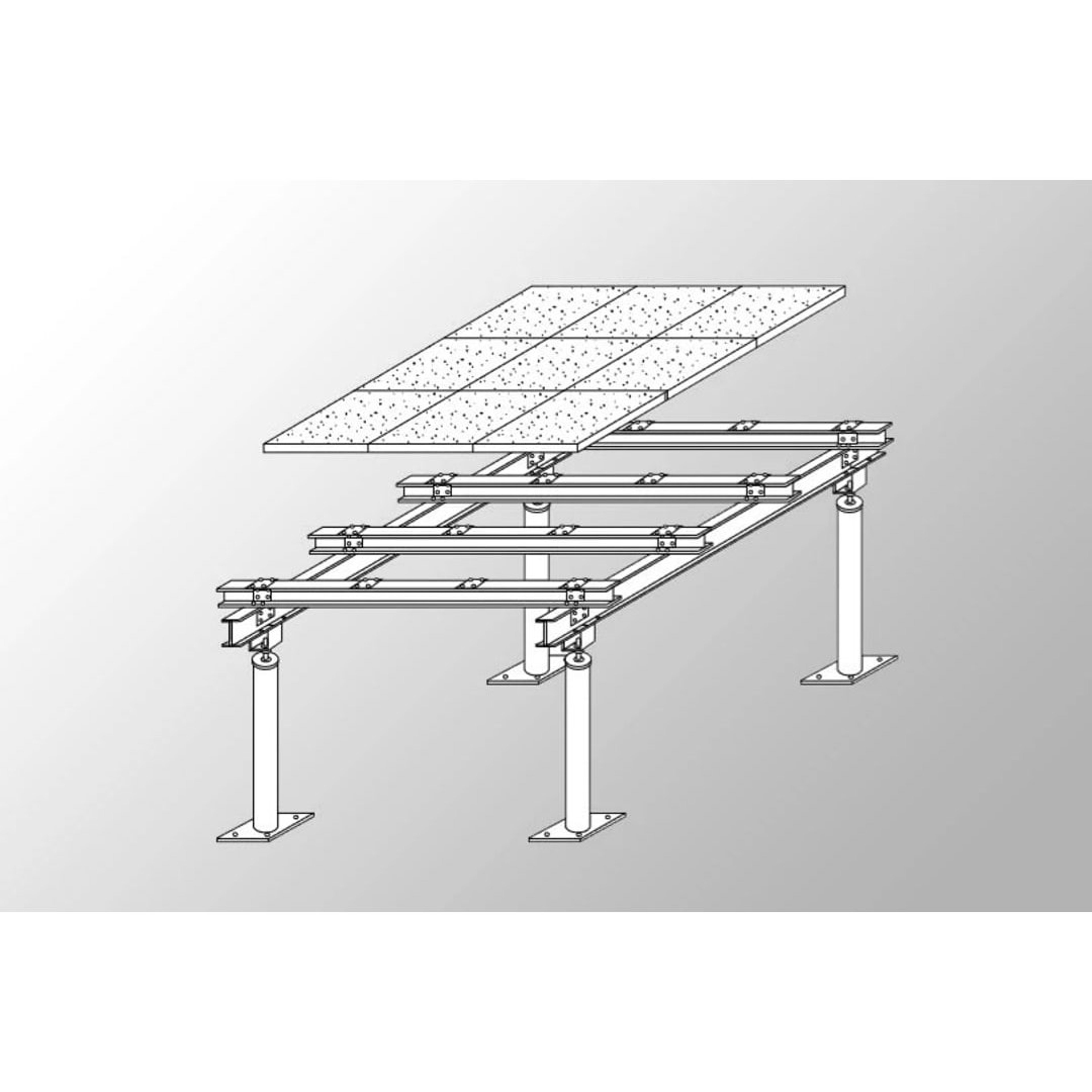

Sous-structure à plancher surélevé

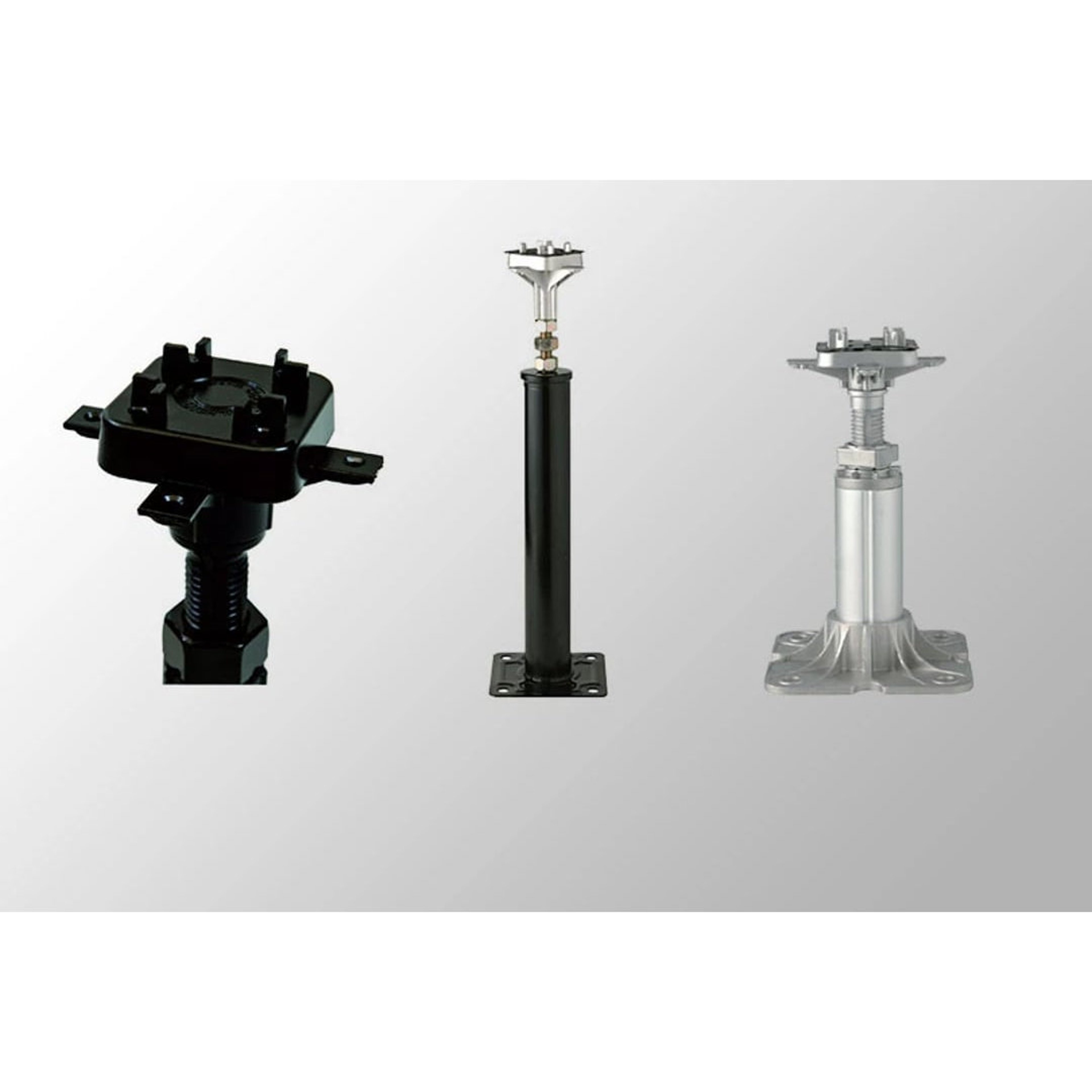

Piédestaux
Les socles d'Exentec sont compatibles avec les panneaux pleins, perforés et caillebotis. Ils sont disponibles pour tous les environnements sismiques avec une charge axiale de 5 000 à 11 000 kg. Les finitions comprennent l'aluminium nu, l'e-coat ou le revêtement en poudre époxy. Les piédestaux sont disponibles en modules de 600 mm.
Les types de piédestaux dépendent de la zone sismique, de la hauteur du plancher fini et des conditions de charge au sol. Les piédestaux en aluminium peuvent être utilisés dans les applications où un matériau non ferreux est requis. Pour d'autres applications, une solution mixte aluminium/acier peut être utilisée. Ils ont une tête en aluminium avec un goujon et un tube en acier pour fonctionner avec une plaque de base en acier. Ils sont conçus pour des sites fortement sismiques, des hauteurs de plancher élevées et des charges lourdes. Les socles en aluminium et en aluminium/acier peuvent être mélangés dans le même plancher sans affecter les panneaux.

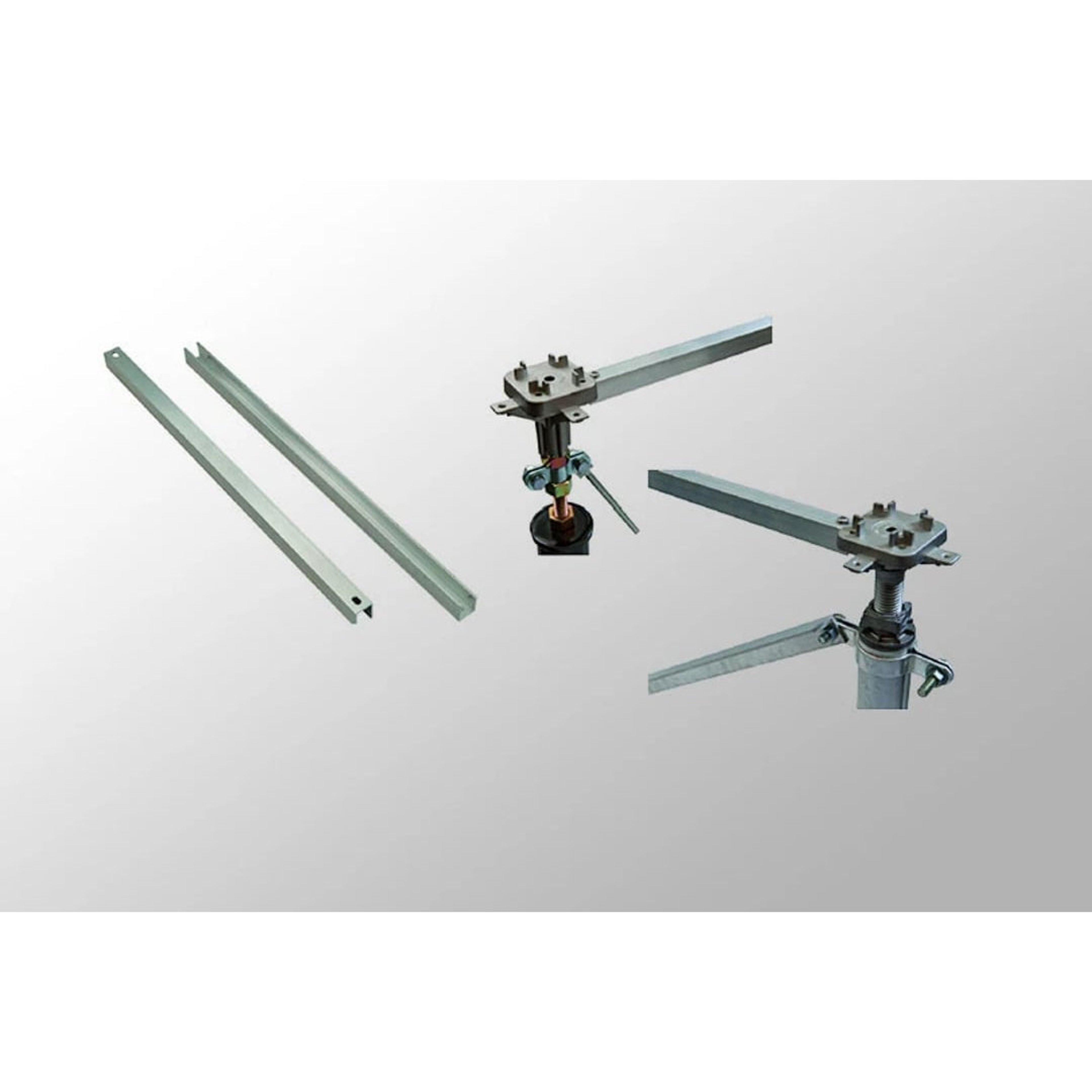

Limons
Les écharpes en aluminium d'Exentec sont fabriquées en aluminium extrudé et sont conçues pour s'adapter aux systèmes de 600 mm. Ils sont utilisés pour fournir un support latéral uniquement et ne sont pas destinés à améliorer la capacité de charge verticale des panneaux. Ils s'adaptent à la taille des panneaux. Lorsqu'ils sont utilisés dans des salles blanches, les longerons peuvent être recouverts d'une couche d'apprêt, d'une couche de poudre époxy ou d'une finition nue (à l'exclusion des longerons en acier). Des revêtements conducteurs et non conducteurs sont disponibles.
Contreventement
La sous-structure peut être contreventée(en particulier le long des lignes périmétriques) à l'aide de barres ou de tiges filetées supplémentaires. Celles-ci sont fixées à la base en biais et fixées mécaniquement à la dalle par des boulons d'ancrage. Le mouvement est inhibé lorsque le plancher doit faire face à des charges horizontales élevées. Un contreventement sismique du système de plancher peut être installé dans les zones fortement chargées telles que les voies d'accès aux outils, les zones de machines lourdes et les zones d'activité sismique.
Portée
Lorsque des installations situées sous le plancher surélevé, telles que des tuyaux, des conduites d'air ou d'autres lignes de service, entrent en conflit avec la disposition standard des piédestaux, le système d'enjambement peut aider à rester dans la disposition standard.
de rester dans le cadre de la disposition standard. Les canaux en C situés sur les têtes de piédestal permettent de franchir ces obstacles.
